Пластиковый оптоволоконный сенсорный патч-корд серии M4

Патч-корд для датчиков из пластикового оптоволокна серии M4 представляет собой небольшой интерфейсный компонент оптической передачи, адаптированный для установки в небольших помещениях в области промышленных датчиков. Его основная конфигурация состоит из резьбового разъема M4 и пластикового волокна (POF). Благодаря своим компактным размерам и возможности стабильной передачи сигнала он часто используется в сценариях прецизионного контроля заготовок.

Пластиковый оптоволоконный корпус: В основе в основном используется оптическое волокно из пластика PMMA с общими характеристиками сердцевины, включая комбинации 0,25 мм*9+0.5 мм и 0,5 мм, адаптируемые к обычно используемому диапазону красного света 650 нм. В некоторых моделях используются импортные японские оптоволоконные кабели для обеспечения стабильности передачи. Для целей прецизионного контроля некоторые модели могут захватывать сигналы от заготовок размером всего 0,05 мм, а затухание передачи на коротких расстояниях соответствует требованиям точности сигнала прецизионного измерения.

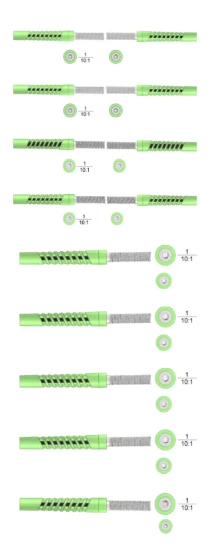

Миниатюрный разъем M4: Оснащен резьбовым соединителем M4×0,7 с внешним диаметром 4 мм. Головка в основном изготовлена ​​из нержавеющей стали, обеспечивающей высокую механическую прочность. Резьбовое крепление повышает стабильность соединения и адаптируется к ограниченному пространству для установки. Некоторые модели также имеют зарезервированную резьбу M2,6×0,45 для установки телеконвертера для расширения дальности обнаружения. Волоконно-оптическая головка проходит 4-этапный процесс полировки, в результате чего достигается превосходная плоскостность и гладкость торцевой поверхности, а также снижаются потери оптического сигнала.

Защитно-усилительная конструкция: Обычно выпускаются кабельные оболочки небольших диаметров, например 1,0 мм и 1,3 мм, некоторые из них изготовлены из сшитого полиэтилена; Волоконно-оптические трубки изготавливаются из отожженных капиллярных трубок, которым можно придавать неправильную форму, чтобы адаптироваться к сложной кабельной системе. Некоторые продукты имеют усиленную конструкцию в ключевых областях, а также совместимы со свободными методами соединения, что позволяет легко регулировать длину на-сайте в зависимости от расстояния установки.

Примечания

Расстояние обнаружения варьируется в зависимости от усилителей и размера обнаруженного объекта.

Длина кабеля датчика может быть изменена в соответствии с требованиями заказчика.

Примечания

Расстояние обнаружения варьируется в зависимости от усилителей и размера обнаруженного объекта.

Длина кабеля датчика может быть изменена в соответствии с требованиями заказчика.

Подходит для ограниченного пространства установки: M4 — это небольшой стандартный интерфейс для промышленных датчиков, что делает его более подходящим для установки в -оборудовании с ограниченным пространством, таком как электронные компоненты и прецизионные приборы, по сравнению с серией M6. Он обеспечивает исключительную гибкость в сценариях с плотной прокладкой кабелей.

Высокая адаптируемость для точного обнаружения: Волоконно-волоконная сердцевина небольшого-диаметра в сочетании с высокоточными-наконечниками заземления обеспечивает точный захват сигнала от мельчайших деталей, что делает его особенно подходящим для передачи сигналов датчиков от небольшого оборудования и электронных компонентов.

Простая установка и обслуживание: Поддерживает свободную длину обрезки; в некоторые комплекты входят скалыватели оптоволокна, позволяющие быстро-регулировать размер на месте. Метод резьбового соединения прост в эксплуатации, что позволяет быстро подключать и отключать его для технического обслуживания даже в густонаселенных средах.

Он широко используется в таких областях, как оборудование визуального зондирования, промышленные роботы, пищевая промышленность и упаковка, прецизионный контроль автоматизированного оборудования и автомобилестроение.
